Что необходимо знать о кирпиче для возведения печи или камина

Если Вы приобрели небольшой домик, или презентабельный коттедж, или простой дачный участок, то возможно в голове мелькнула мысль построить там печь. А если хочется просто наслаждаться открытым огнём и непродолжительным теплом, то можно даже выложить английский камин.

кирпичная кладка

Благо сегодня на рынке стройматериалов представлен огромный выбор кирпичей для печей, каминов: керамических, огнеупорных, облицовочных; описано много схем, чертежей по строительству таких отопительных приборов. Чтобы хоть немного ввести Вас в курс дела, поможем разобраться хотя бы с «изделием правильной формы, произведённого из минеральных материалов» – кирпичом.

Основные виды кирпича для печи

Печь – довольно массивное, многофункциональное сооружение. Несколько самых распространённых видов: русская, голландская, шведская и т.д.

Любая печурка состоит из нескольких функциональных отделов:

  1. фундамент (основание);
  2. камера сгорания (топка);
  3. конвективная система (дымооборот);
  4. облицовка (отделка, скорлупа);
  5. дымовая труба (выше задвижки).

Рассмотрим, какой материал выбрать в зависимости от функционального назначения.

Фундамент. Основание испытывает довольно сильную статическую нагрузку, особенно если печь большая. Фундамент не привязывается к фундаменту здания, но всё равно подвергается чувствительному перепаду температур. Поэтому после заливки железобетоном, обязательна грамотная гидро- и пароизоляция. Далее кладут несколько рядов кирпичей (тело до топки). От кирпича здесь требуется особая прочность и морозоустойчивость.

Если печь небольшая в небольшом одноэтажном здании, то вполне можно использовать керамический полнотелый 3-го сорта («пережог» даёт более высокую устойчивость на сжатие, чем «недожог»). В противном случае используется красный кирпич 1-го сорта либо печной.

А если строительство происходит в суровом климате с продолжительными морозами, лучше использовать клинкерный кирпич.

Топка. Более всего подвержена воздействию высоких температур (1100 град.). Требование: быстро принять и передать тепло в дымооборотную секцию и облицовку. Топочную камеру в подавляющем большинстве случаев выкладывают из огнеупорного шамотного кирпича. Термостойкость шамота 1350-1500 градусов и выше.

Для такой кладки готовится специальный раствор, а сама кладка отделяется от основного массива демпферной прокладкой (асбестовым листом, например). Если печь маленькая, выложите топку полностью шамотом.

В русской и голландской печах допускается использовать термостойкий печной кирпич. Кварцевый также подходит для топливника, но кварц дороже шамотного и боится воздействия агрессивных химических сред.

Система дымооборота, тело печи. Задача этой системы – аккумулировать тепло и постепенно отдавать эту энергию облицовке. С этим лучше всего справляется полнотелый керамический 1-го сорта. Плотность такого кирпича обеспечивает необходимую теплопроводность и теплоёмкость для этих целей. А если Вы всё-таки закупили печной, то здесь он как нельзя кстати. Подходит также клинкерный: термостойкость 1200 градусов, прочность (М) от 300 кгс/см2, морозостойкость (F) от 100 циклов.

топка из кирпича

Облицовка. Главная цель отделки печи – «дышать». То есть облицовочный камень должен быть достаточно пористым, но ещё сохранять высокую теплоёмкость. Такие свойства есть у кирпича керамического 2-го сорта. Или специально выпускаемого облицовочного. В первом случае печь декорируется керамической плиткой или штукатуркой. Облицовка производится в различной цветовой гамме, рифлёной поверхностью, закруглёнными углами и прочее, прочее.

Дымовая труба. Эта часть печи так же, как и фундамент, подвержена резким перепадам температур. Кроме того, на внутренней стороне дымохода оседает сажа. Взаимодействие конденсата и сажи приводит к нежелательной химической реакции, в результате которой разрушается стройматериал. Поэтому внутреннюю часть дымохода однозначно выкладывают из кирпича 1-го сорта (печного или рабочего).

В северных широтах рекомендуется наружным слоем класть пустотелый кирпич 1-го сорта: меньшая теплопроводность по сравнению с полнотелым не даёт трубе быстро остыть. Внутренний слой желательно выложить клинкером.

Если остался после разбора старые «копчёные» печные блоки, используйте их во внутреннем слое дымоходной трубы. Есть и нестандартные специальные печные кирпичи. Межигорки, например, имеют небольшие размеры 180х90х40 и в выкладке дают большую площадь глиняных швов, что сглаживает температурные напряжения. Работают идеально, служат долго.

Основные виды кирпича для камина

При возведении камина требования, предъявляемые к качеству кирпича, практически такие же, как при строительстве печи. Здесь речь идёт об английских, рустикальных, голландских каминах – тех, которые требуют основательного возведения.

Камин очень условно делится на несколько крупных блоков:

  1. фундамент (основание), пол камина;
  2. камера сгорания (топка);
  3. тело камина (дымооборот у голландского);
  4. облицовка;
  5. дымовая труба.

Фундамент. Основание камина после подготовки в основном выкладывают доступным полнотелым керамическим кирпичом.

Топка. Как и в случае с печью, очень рекомендуется топливник выкладывать шамотом. Существует на рынке ещё один вид очень хороших огнеупоров – периклазовый кирпич. У этого камня сложный минеральный состав и цена несколько выше привычного нам, шамотного.

Тело. Здесь используется и рабочий, и печной, и даже шамотный. Единственное место для использования «нестандартного» вида блоков – зуб камина.

Здесь используют кварцевый кирпич. Зуб камина – главный источник инфракрасного излучения, а значит и тепла в помещение. Кварц лучше всего справляется с этой ролью.

Облицовка. В идеале использовать облицовочный кирпич в соответствии с дизайном. Он же может служить теплоизоляцией одновременно.

Дымовая труба. Наружный слой лучше всё-таки выложить теплоизоляционным кирпичом.

Как определить качество кирпича

Качество камня определяется, прежде всего, визуально. Если пользуетесь услугами печника, пригласите мастера на осмотр. И ответственность разделите на двоих.

Итак, кирпич должен быть правильной формы, с правильными размерами, без сколов и трещин. 1-ый сорт яркого цвета от красного до чуть желтоватого.

При постукивании металлическим предметом издаёт продолжительный и звонкий звук. Совсем глухой звук свидетельствует о наличии внутри микротрещин или пустот.

Кирпич 2-го сорта – недожженный кирпич. Следовательно морозостойкость понижена, пористость выше, теплоёмкость меньше. Допускаются небольшие задиры и небольшое выкрашивание рёбер. Звук при постукивании короче и немного глуше, чем у 1-го сорта.

Кирпич 3-го сорта – слегка пережженный («железняк»), из-за чего рёбра крошатся. У таких камней плотность выше (а значит теплопроводность высокая), морозостойкость ниже. Звук достаточно звонкий.

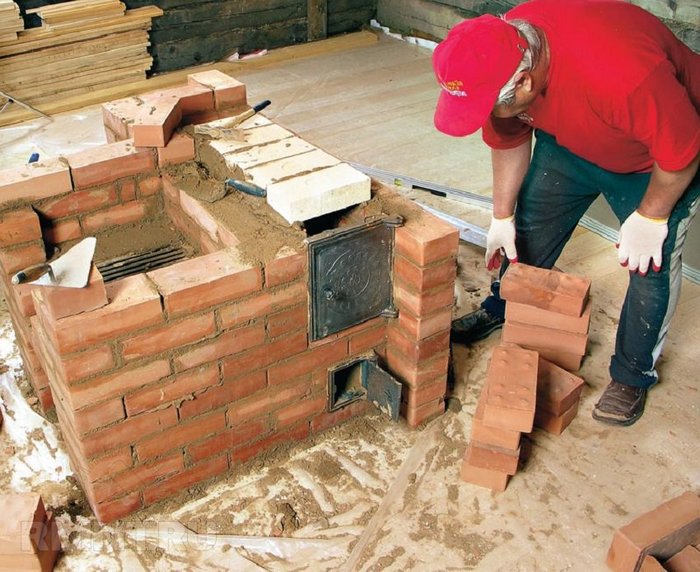

печь из кирпича

Если есть возможность, разбейте кирпич, бросив с высоты 1-1,5 м. Качественный блок расколется на крупные фрагменты, брак – на мелкие кусочки. Ни к чему хорошему не приводит и слюдяная плёнка на поверхностях. Такой кирпич треснет при хорошем нагреве.

Выбор кирпича

Специальный печной или рядовый полнотелый?

В сущности, печной кирпич – это обычный керамический, но с большей жаропрочностью (1000 градусов). Печной блок обладает более низкой теплопроводностью и более высокой ценой, чем полнотелый рабочий.

Продаётся в основном поштучно. В целях экономии купите поддон керамического (красного) разберите по сортам самостоятельно и найдите своё «место» всем кирпичикам в кладке.

Формы и размер

Рассмотрим самые распространённые размеры кирпичей, которые применяются при строительстве отопительных приборов (табл.1).

Если Вы решили сложить печь или камин, то вначале, скорее всего, выбрали «картинку». Затем нашли на просторах интернета схему-порядовку выкладки. Здесь обратите внимание на то, какой кирпичный модуль используется на чертежах.

Сделав небольшой мониторинг местного рынка заводов-изготовителей, возможно исключите некоторые варианты схем.

Табл.1. Размеры кирпичей, используемых для строительства печей, каминов

Кирпич керамический полнотелый одинарный, мм 250 х 120 х 65
Кирпич керамический полнотелый утолщённый, мм 250 х 120 х 88
Кирпич печной модульный, мм 230 х 125 х 65
Кирпич шамотный прямой, мм 250 х 124 х 65
Кирпич шамотный клин ребровой, мм 250 х 114 х 65/55
Кирпич шамотный клин торцевой, мм 250 х 114 х 65/55
Кирпич шамотный прямой, мм 230 х 114 х 65
230 х 114 х 40
Кирпич шамотный клин ребровой, мм 230 х 114 х 65/55
230 х 114 х 65/45
Кирпич шамотный клин торцевой, мм 230 х 114 х 65/55
230 х 114 х 65/45

Кирпич огнеупорный шамотный в основном используют при строительстве топочной камеры печи. Поэтому и ассортимент шамота разнообразен: легко выложить клиновидными и трёхцентровые арки, и полуциркуляционные.

Облицовочный (лицевой) кирпич для печей и каминов выпускается с фасонным (например, скруглённые углы) и фактурным (н-р, имитация камня) типоразмером.

Марка прочности

Оговоримся сразу: прочность керамического камня должна быть не ниже 150 кгс/см2! Прочность в маркировке обозначается буквой «М». Кирпич керамический полнотелый гладкий М-150 – это то, что подходит для печи и камина. Прочность М-200, М-250 – это для 2-3-этажного отопительного сооружения.

Прочность печного кирпича составляет М-175 и имеет низкий коэффициент водопоглощения.

Клинкерный камень изначально имеет прочность не ниже М-300. Поэтому точно подходит для строительства таких ответственных сооружений.

Но цена несколько выше, чем у рабочего, но ниже, чем у шамотного.

В маркировке шамотного кирпича прочность никак не обозначается. Для печи, как правило, используется недорогие марки: Ш-5, ША-5,ШБ-5 Ш-8, ША-8, ШБ-8. И на своды топки: Ш-22, Ш-45, ШБ-44, ШБ-45…

Какой кирпич не используется в печном деле

Не рекомендуется к эксплуатации:

Силикатный. Недорогой, цветной, морозостойкий, экологичный с чёткими гранями. Но для печного сооружения точно не годиться. Во-первых, силикатный кирпич плохо держится на глиняном растворе. Во-вторых, плохо выдерживает перепад температур. В третьих, для отопительного прибора теплоёмкость кирпича слишком мала, что способствует быстрому остыванию помещения.

Гиперпрессованный. Прочный, морозостойкий, цветной, по желанию с фактурным рисунком на гранях. Но кирпич, изготовленный методом полусухого прессования, малопластичен. При усадке такой материал попросту треснет. Так же, как и силикатный, гиперпрессованный при перепаде температур, впитывает влагу.

гиперпресованный кирпич

Керамический кирпич-сырец. При перепадах температур быстро впитает влагу и рассыпается. Категорически не рекомендуется при строительстве.

Отбраковка кирпича

Не стоит применять следующий брак кирпичного изделия:

  1. отклонение от перпендикулярности рёбер больше 3 мм; отклонение от размеров по длине больше 5 мм, ширине – 4 мм, высоте – 3 мм;
  2. пережог, тёмные пятна;
  3. заусенцы, задиры, трещины, сколы, посторонние включения;
  4. круглые раковины-каверны (в шамотном допускается до 4шт.);
  5. при постукивании издаётся глухой звук;
  6. после «краш-теста» шамотного блока остались мелкие осколки (если позволит продавец);
  7. при трении поверхности шамота остаётся пыль, крошка.

Отдельно об отделке

Основное требование к облицовке печи – это способность долго держать тепло, но не обжигать при касании. Ну и конечно красивый внешний вид никто не отменял. Печь, камин должны гармонично вписываться в интерьер помещения.

Для таких целей выпускают облицовочный (лицевой) кирпич. Требования к качеству поверхности более высокие, чем ко всем остальным видам. Лицевой бывает: ровный, рифлёный, имитирующий камень, цветной, со скруглёнными краями и т.д. Прочность желательна не менее М-150, а выбирать следует из одной партии (особенно цветной).

Можно облицевать печь или камин изразцами или керамической плиткой. А можно выложить второсортным кирпичом и оштукатурить. Хозяин – барин.

Строительные растворы

Рассмотрим основные растворы, применяемые при кладке каминов и печей.

Глиняный раствор. Самый дешёвый из всех возможных («местные» компоненты), но процесс приготовления занимает много сил и времени. Плотная, прочная, пожаробезопасная смесь из глины, песка и воды используется для выкладки тела печи и дымохода до распушки.

Известковый раствор. Известковое тесто гасится всё до последней крупинки. Прочнее, чем глиняный, но менее жаростойкий. Известковый раствор используют для выкладки дымохода выше распушки.

Цементно-известковый раствор. Добавив к известково-песчаной смеси цемент, получим более стойкую, но быстрее высыхающую смесь по сравнению с просто известковой. Такой раствор пригоден для строительства фундамента.

Глиняно-шамотный раствор. Используется специальный шамотный песок для повышения огнестойкости. Соответственно таким раствором пользуются при выкладывании топочных камер.

Различия в строительстве печи и камина

Камин – это, как правило, узкое и высокое сооружение.

Строительных материалов и трудозатрат требуется меньше, чем для печи. Камин можно сделать встраиваемым или отдельно от стены. Дымовая труба в каминах должна быть достаточно высокой и широкой, чтобы создавать необходимую тягу.

Особое внимание уделяется отделке, т.к. камин – это, прежде всего, эстетическое удовольствие. Отработанные газы практически сразу «вылетают в трубу», тепловой энергии негде накапливаться. Открытый огонь пожароопаснен, но в современном мире всё решаемо.

Обогревает камин за счет ИК-излучения, т.е. только те предметы, которые находятся «на пути». Греет, пока горит. Но на открытый огонь хочется смотреть вечно.

Классические камины складываются из кирпича (керамического, огнеупорного). Голландский камин (почти печь) трудо- и материальнозатратнее и требует более качественной отделки по сравнению с другими классическими каминами.

кирпичный камин

Печь - это более фундаментальное сооружение и более функциональное. Дверца для закладки дров небольшая стальная или чугунная. В печи всегда выкладывается зольник (поддувало).

КПД печи достигается 70% за счёт того, что тепло «забирается» ещё и у газов в лабиринте дымовых каналов и аккумулируется телом печи. Для строительства печи требуется кирпич с высокой теплоёмкостью.

Собственными силами или услуги печника?

Если правильно рассчитать силы и финансовые возможности, то вполне возможно самому выложить камин или печь. На просторах интернета есть всё: от схем-порядовок до наглядных видеоуроков.

А какое разнообразие строительного материала! Продавцы-консультатны всегда подскажут, где и какой камень положить. Сэкономив на услугах по возведению камина, можно приобрести дорогую облицовку, например. Одна из самых простых в исполнении – голландская печь. Выложит даже новичок!

Но если всё-таки не рискуете самостоятельно заниматься столь сложным делом, пригласите мастера-печника. Только совсем уж не отстраняйтесь от работ. Быть может при строительстве возникнут новые идеи. А воплотить их в жизнь поможет хоть мало-мальское знание вопроса.

Если вдруг возникла шальная мысль построить в доме камин (а то и печь!), не гоните её сразу из-за кажущейся сложности и недоступности. Вопросы при желании решаются. Даже бюрократические. Только представьте мягкое трепетание огня в английском камине, потрескивание дров.

Или почувствуйте запах пирогов, только что вынутых из русской печи.
